1.ダブルサイフォン関係の流量データ

                                                                2016.11.16日  見直し 鶴岡



 簡単な測定方法として、8リットルのバケツへ注ぎ、何秒で満杯になるか、ストップウオッチを使い3度測定したデータです。



      流量(毎分リットル) = 計量容器(バケツ或は水槽)リットル ÷ 満杯平均秒数 × 60





1)ダブルサイフォンの最大流量



◆標準サイフォン( VP100 )

・テスト状態

設置総丈(F寸):59cm

「蝶ネジ気孔弁」を閉め切った状態

商品には無い透明管を備え、「気泡」が急速流に乗って正常に流れるかも確認しています。



1回目  36.9     時間(秒)

2回目  37.0

3回目  37.0

平 均  37.0

流 量  13.0     毎分平均リットル



  よって 毎分5~13リットルを、使用範囲にしてください。 (繰返しテストで得られた、空気の巻き込み音を出さずに調節できる最小流量が毎分5リットルです。)











◆増量型サイフォン( VP1000 )

 「サイフォン本体#1」の丈を9cm嵩上げし、ボールコックを省いた上に「吸引管#2」を若干太くして流量を増した、VP100から改造した品です。



・テスト条件

設置総丈(F寸):67cm

(90型以上の大型水槽用で、この総丈以上で使うことが条件になります。)

蝶ネジ気孔弁は閉め切った状態



  1回目  24.0       時間(秒)

  2回目  23.9

  3回目  24.0

  平 均  24.0

  流 量  20.0      (毎分平均リットル)



 よって 毎分8~20リットルを、使用範囲にしてください。

( 「Rio+2100」規模相当(後述Data参照)以上のポンプをお使いください。)



  ちなみに、「吸引管#2」のサイズをVP100用の太さと、同じ F寸:67で、テストしてみました。



  1回目  34.2       時間(秒)

  2回目  34.1

  3回目  34.2

  平均   34.2

  流 量  14.0     (毎分平均リットル)



  VP100用の吸引管#2を装着する場合には、毎分7~14リットルで運転してください。

  ( 「サイフォン本体#1」が VP100では、F寸:59で、前述のごとく毎分5~13リットルです。)



2)給水管ユニットの揚水量                                2016.11.17見直

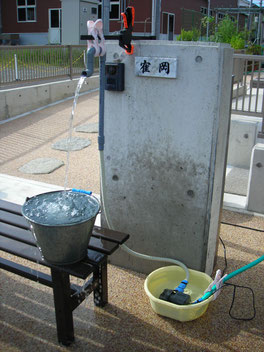

 「たてほこ」標準の「給水管ユニット#5#6」組と、下方へ浄化槽の代わりに置いた「黄色のボール」と、「測定用バケツ(8リットル)」を門柱を台にして配置し、メーカー「カミハタ」さんのポンプを使い、バケツを満杯にする時間(秒)を測定してみました。(バケツの代わりに、予め容量(リットル)を確認した水槽ても可能です。)



イ)Rio1100(旧型)  1台

        80    90    100     揚程cm(*1)

      75.00    79.00    86.00   時間(秒)

      74.00    79.00    86.00

      75.00    80.00    85.00

      74.67    79.33    85.67   平均(秒)



       6.43      6.05      5.60   毎分平均リットル



ロ)Rio+2100   1台

  70      80     90     100     揚程cm(*1)

 54.67   56.25   58.11   58.47     時間(秒)

 48.33   54.19   54.59   58.33

 54.55   52.94   55.89   60.12

 52.52   54.46   56.20   58.97    平均(秒)



  9.14     8.81     8.54     8.14   毎分平均リットル



  (*1):揚程とは、水中ポンプを潜した浄化槽(写真では黄色のボール)の水面から、給水管の水を放す吐出口までの高さ、或は給水管の先端を潜した水槽の水面まで、揚水する落差(高さ)を云います。同じポンプで揚程が高いほど揚水量(流速)は少なくなります。

 また給水管の内径や潰れや長さや曲げ角度や曲げた回数の影響を受けます。ここで使った給水管ユニットは「たてほこ」で発売中の標準品です。ポンプの一台毎の能力のバラツキもありますので、あくまで参考にしてください。

 ポンプの揚水能力(毎分リットル)は、メーカー表示の数値はあくまで参考で、写真のように「実際に使う」給水管と揚程で実測します。(原発汚染水処理に難航しているごとく、「流体力学は机上の計算(予測)通りに行かない」極めて難しい技術分野の一つです。)



 水槽の実装状態で、水槽ガラス面へ任意の上下位置へテープ等でマーク(印)し、その上下間の容量(上下印区間cm×水槽奥行きcm×水槽幅cm÷1000)リットルをポンプ給水により何秒で埋め尽くすかでも、同じです。



 給水管やサイフォン管は、太さや長さや曲げ角度に応じて流量が変わります。

サイフォンについては停電などの関係から「繰り返し動作」が確実でなければなりませんので、各部パーツの入念な太さ長さの変更毎の繰り返しテストが必要です。サイフォンの形状や寸法を単純に模倣したりする場合、コンプライアンスもありますが、危険度が極めて高まりますので避けた方がよろしいかと存じます。



<信頼性確保のための統計方法>

 当方では、誰も急ぎを感じない信憑性のない今の地震予測と同じ「確率」を求める期間や再起動「回数」の繰り返しテストではなく、現在登録解除している特許(第4172042号)を得た原因分析システムに使われているプログラムを使う当フォーラム会員が得意とする「たてほこ統計分析」によって、当サイフォンでの特性名と数値は企業秘密ですが、再起動に関係した「ストークスの式」に沿う単位を伴う特性を実測した関係部位の「特性的な限度」を見極めた上に、「特性的な余裕」の確認を行い信頼性を確保しています。



 地震予測も、コンピュータが駆使できるように成った今、地震が起きたときのGPSに基づく地殻変動値や地上電位や磁気や井戸の水位や地盤微振動やその他の自然特性値の測定の積上げに基づいて、それらの中から因果特性とその限界を見い出され、「気圧配置の変移と地形(地域)と過去の変遷統計から行なう天気予報同等の実用的な予測」ができるようになることも、そう遠くはないとおもいます。



 2017.01.14の読売新聞朝刊1ページへ「8%確率、危機感伝わらず」の見出しで載った、ピンク色の地域と真赤に塗られた地域の違いで、今、具体的に何をすべきかを明示してもいない。単なる「地震予測確率(色の濃淡)を表したマップ」の確率だけでは、いつになっても災害防止に繋がりません。予知連の経費や「役立たない統計」へ無駄に税金を費やして欲しくないものです。



 現に起きている新潟や阪神や東日本や熊本の状況が、いつ、どこで起こるか判らない現状では、今までにあった最も過酷な「地震のレベル」と「津波のレベル」が地域を問わず全国同じに、いま生じたときの被害予測のマップと、各街の人口や建物の密集状態にもとづく延焼防止道路の必要幅や、地盤強度にもとづく建築基準や、高層ビルや高速道路や崖近くや沿岸や沿海地や山間地などの環境下に居たときの避難方法など、考えられる全ての対応策を全国くまなく検討し発表した方が効果があります。行政担当間を含め国民全員の「遠岸の火事と思っている責任意識」の現状を、地域を問わず全国どこでも同じに起こることと」危険なデーターを隠さずブロック塀と同じように正さないかぎり、日本の自然災害を回避できる術はありません。



 専門家でありながら「統計の適応方法」も知らない「にわか専門家」も多い。相関指数も「確率」の仲間であり、確率はあくまで「有意性」を見て原因ともかぎらない要因を捜す指数で、上マップは「年月(時間軸)」と「場所(地域)」が要因であることをあらわしているに過ぎず、いつ発生するかの予測には役立ちません。マップの赤色の濃淡は、地域別の地震の災害大小を表した経歴マップがあれば足りることで、何も確率で現す必要もありません。

 「同期して」変化し、結果への「優位性(最も影響した)」要因(自然特性)が地震が起きるときの原因(予知できる自然特性)です。優れた研究者も我が国には、たくさん居ります。原因の究明と信頼性の高い予報ができるよう、期待しようではありませんか。



昨今多く発生している地震の予知を例えに、統計に関しての見解を合わせて記述して見ました。
